Emulación con gemelos digitales para el comisionamiento virtual en minería
Cómo la emulación (Emulate3D + PLC real vía OPC) adelanta las pruebas de un proyecto de recuperación de mineral desde el final de la obra hacia la mesa de ingeniería.
Probar la planta antes de construirla
La charla presenta un caso real de gemelo digital con foco en emulación para el comisionamiento virtual de un proyecto de recuperación de mineral (movimiento de material). La tesis central: la emulación replica el comportamiento físico real de equipos y procesos y ejecuta sobre ese modelo el programa de PLC real, permitiendo anticipar pruebas, detectar errores de lógica y cuellos de botella antes de la implantación física. Así, las pruebas dejan de estar al final del proyecto y se trasladan a las etapas de ingeniería y desarrollo.
Las frases que resumen la charla

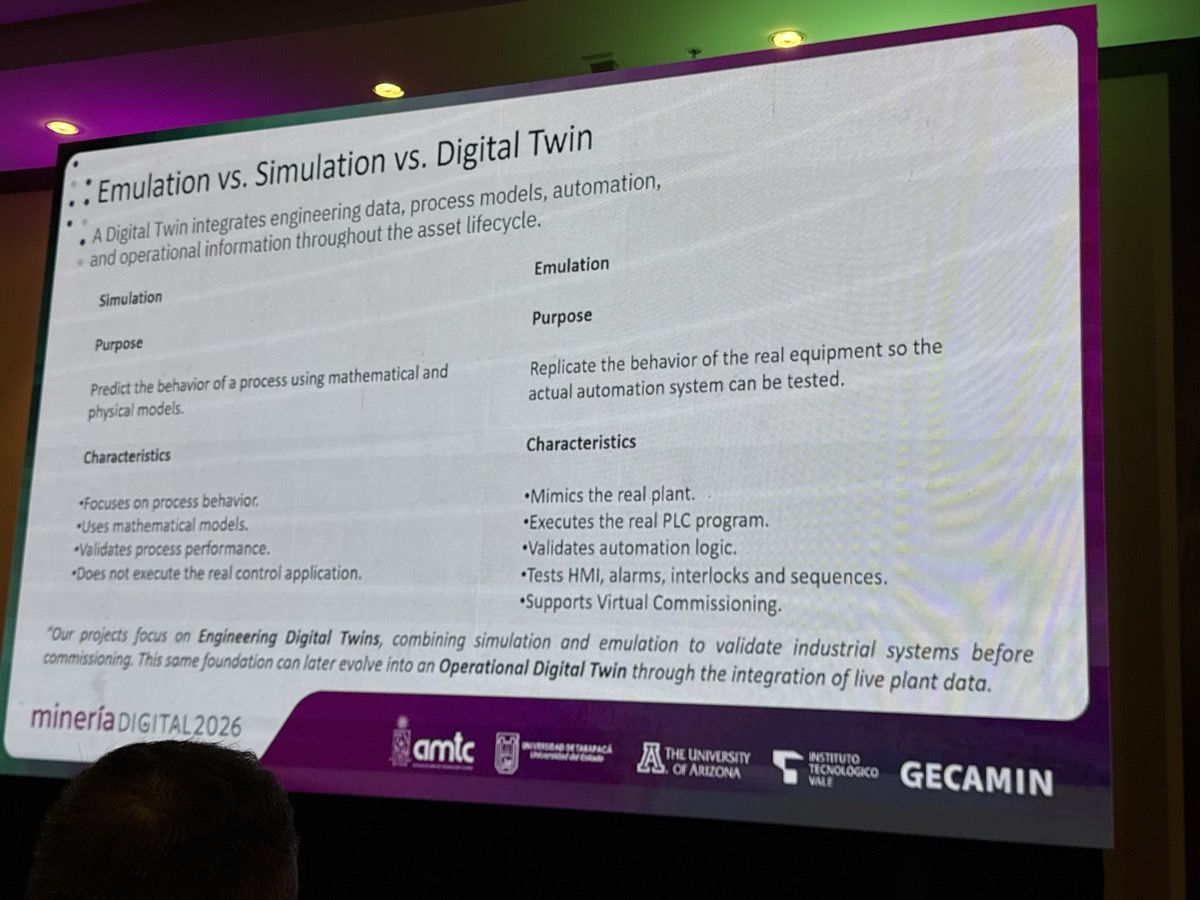

Simulación, emulación y gemelo digital
El expositor abre distinguiendo tres conceptos que suelen confundirse. Un gemelo digital integra datos de ingeniería, modelos de proceso, automatización e información operacional a lo largo de todo el ciclo de vida del activo. Dentro de él conviven dos aproximaciones complementarias:
- Simulación: predice el comportamiento de un proceso usando modelos matemáticos y físicos. Valida el desempeño del proceso, pero no ejecuta la aplicación de control real.
- Emulación (foco de la charla): replica el comportamiento del equipo real para que el sistema de automatización real pueda probarse. Imita la planta, ejecuta el programa de PLC real, valida la lógica de automatización y prueba HMI, alarmas, enclavamientos y secuencias. Es la base del comisionamiento virtual.
El apoyo teórico es el concepto de racionalidad limitada de Herbert Simon: ante demasiada información evaluamos pocas variables y decidimos con acierto parcial. El gemelo digital amplía ese espectro de análisis y reduce el error de la decisión.

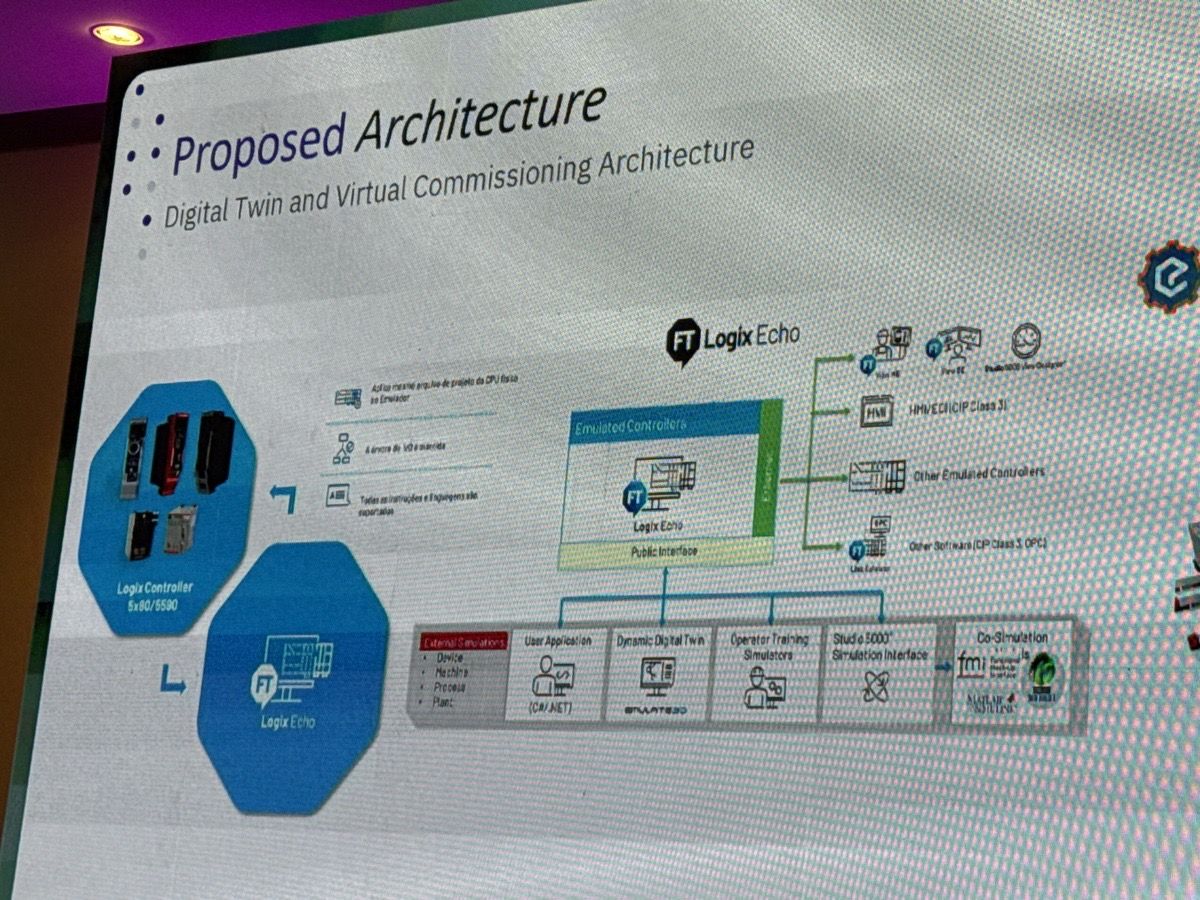

La arquitectura del comisionamiento virtual

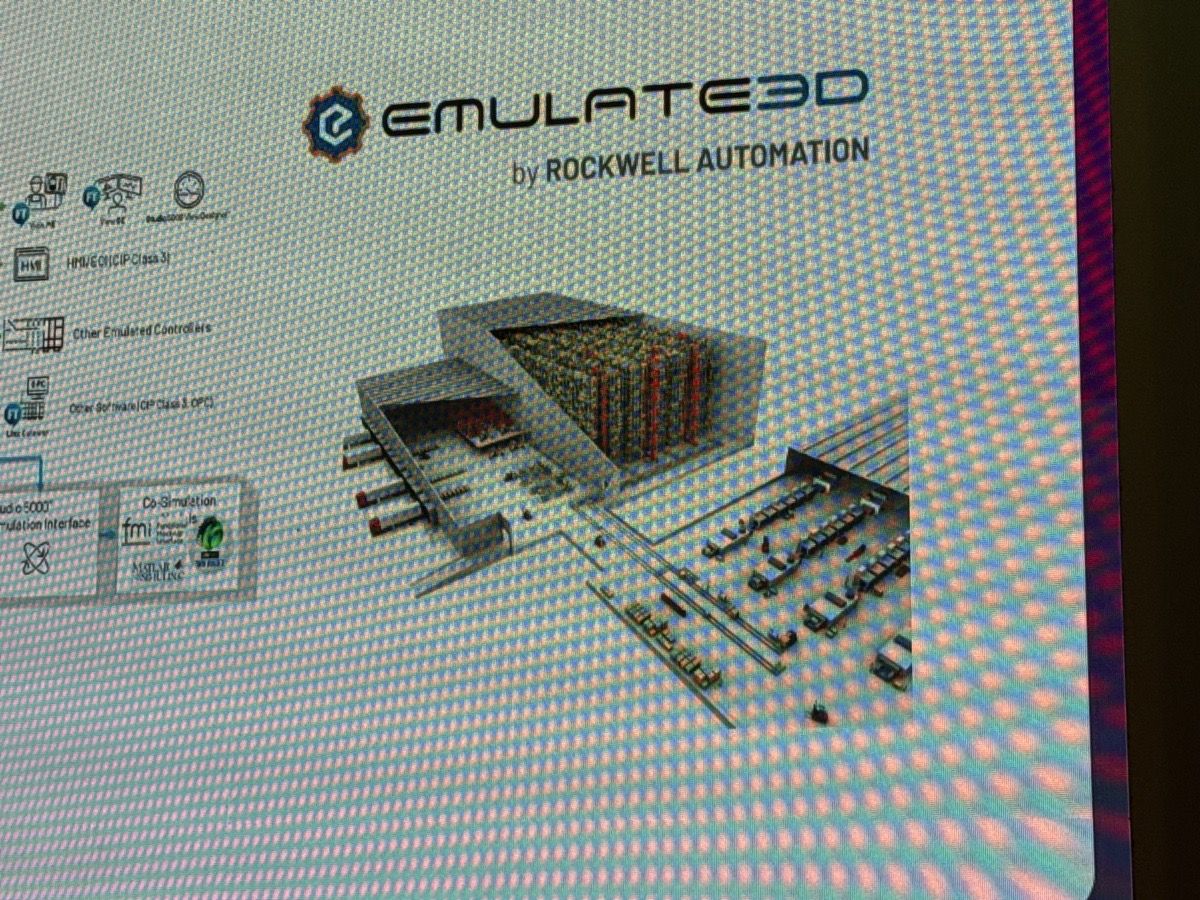

El modelo se desarrolla en Emulate3D de Rockwell Automation, incorporando datos mecánicos, eléctricos, de accionamiento y de sensores. Ese modelo de software se conecta con el sistema de control real —el PLC y demás controladores— vía OPC, de modo que un hardware físico real gobierna el modelo emulado. La regla de oro es explícita: cuanta más y mejor información se carga en el modelo, más preciso es el resultado.
El aspecto visual no es un adorno: es lo que permite a las personas interpretar de forma rápida y directa lo que ocurre. Pero detrás del 3D hay fundamentos matemáticos y físicos de cada equipo —velocidad, movimiento, dinámica de la retoma de material— que son los que realmente validan el sistema.
Del error de un bit al entrenamiento de operadores
El ejemplo más contundente de la charla es deliberadamente banal: dentro de un programa de dos o tres mil líneas, el expositor cambia un solo bit de forma errónea y la rueda de cangilones del retomador empieza a girar invertida. Un error casi imposible de rastrear leyendo código se vuelve evidente de inmediato en la interfaz visual del emulador, y se corrige en la etapa de validación, no durante el arranque. Lo mismo aplica a problemas de sincronismo, retardos y desalineamientos.
El mismo entorno sirve para capacitar operadores: la HMI apunta al emulador en lugar de a la máquina real, permitiendo baterías de pruebas operacionales —arranque normal, encendidos y apagados, fallas de comunicación, trips— con seguridad y previsibilidad, antes de tocar el equipo físico. Así se valida por adelantado la expectativa de tiempos, movimiento y lógica de retoma del mineral.
La metodología reduce significativamente el tiempo de FAT (pruebas de aceptación en fábrica) al anticipar la detección de errores de lógica, y coloca a la automatización en la misma mesa de diseño donde ya conviven la ingeniería mecánica y el BIM 3D.
Greenfield y Brownfield
Ante una pregunta del público, el expositor separó dos escenarios de aplicación, ambos con alto potencial:
En ambos casos el principio es el mismo: la calidad de la emulación es proporcional a la cantidad y calidad de los datos que alimentan el modelo.
Por qué nos importa
Esta sección es interpretación propia del equipo de Nidatech (proveedor tecnológico a la minería) y no forma parte de la charla. Es la lectura accionable de lo presentado.
- El gemelo digital "operacional" es la puerta natural para datos en vivo. La propia diapositiva plantea evolucionar del Engineering Digital Twin al Operational Digital Twin integrando datos de planta en tiempo real: ahí es donde una capa de datos/monitoreo como la nuestra encaja aguas abajo del emulador.
- OPC como estándar de integración. La conectividad modelo–PLC se resuelve vía OPC; cualquier producto que ofrezcamos para minería debe hablar OPC de forma nativa para insertarse en estas arquitecturas sin fricción.
- El comisionamiento virtual reduce riesgo de arranque. Poder demostrar «probamos la lógica y entrenamos operadores antes del arranque» es un argumento comercial fuerte frente a clientes preocupados por plazos y desvíos plan vs. ejecutado.
- Brownfield = oportunidad de datos «as-built». El cuello de botella declarado en plantas existentes es llevar la realidad al modelo. Servicios de levantamiento y digitalización de activos existentes son un complemento vendible a proyectos de emulación.
